8407模具鋼廠家直銷

您關注過的產(chǎn)品

·8407模具鋼淬火硬度是多少？
·江蘇8407模具鋼|蘇州8407模具鋼
·8407,8407價格,8407材料,8407熱處
·8407圓鋼_8407圓鋼價格新報價
·8407鋼板_8407鋼板價格_8407鋼板
·一勝百8407模具鋼現(xiàn)貨齊全
·瑞典8407模具鋼/8407圓鋼價格
·現(xiàn)貨蘇州8407鋼材|8407模具鋼供
·供應蘇州8407鋼材,8407高級熱作
·供應8407高級熱作工具鋼，8

當前位置： 模具鋼主頁 > 進口模具鋼 > 瑞典一勝百模具鋼 > 8407模具鋼 >

8407,8407價格,8407材料,8407熱處理,8407模具鋼

鋼材牌號及型號規(guī)格：8407模具鋼

8407模具鋼性能用途、密度硬度和化學成分： 關于8407,蘇州浩凱模具鋼公司提供8407模具鋼材價格,8407模具鋼型號規(guī)格和對應牌號,8407模具鋼性能_用途及化學成分_密度_硬度,8407圓鋼和鋼板多少錢一公斤.批發(fā)電話0512-65781368.更多8407模具鋼出廠狀態(tài)和回火淬火注意事項,馬上咨詢蘇州浩凱模具鋼公司在線客服. 瑞典一勝百熱作壓鑄模具鋼8407 8407材料化學成份 C碳 Si硅 Cr鉻 Mo鉬 Mn錳 V釩 0.38 1.0 5.3 0.4 1.3 0.9 8407模具鋼出廠狀態(tài) 軟性退火

8407模具鋼價格多少錢一公斤/噸： 馬上咨詢客服

8407模具鋼出廠狀態(tài)、相關參數(shù)和注意事項

瑞典一勝百 8407模具鋼產(chǎn)品簡介

ASSAB8407模具鋼是一款來自瑞典一勝百優(yōu)質(zhì)熱作模具鋼。今天有個客人詢問了8407模具鋼，并對其是否是高耐熱8407模具鋼提出疑問，浩凱金屬技術客服為您提供報價、疑問解答等優(yōu)質(zhì)服務，秉承8407模具鋼廠家直銷理念，為您提供好的工模鋼。

瑞典一勝百 8407模具鋼產(chǎn)品特性

ASSAB8407模具鋼是鉻一鉑一機合金模具鋼，其特性如下：
1、高、低溫均有良好的耐磨性；
2、優(yōu)良的韌性和延展性；
3、穩(wěn)定且優(yōu)良的機加工性和拋光性；
4、優(yōu)良的高溫強度和杭熱疲勞性；
5、優(yōu)良的淬透性；
6、很小的熱處理尺寸變形。

8407模具鋼在做焊接處理的時候，應該將工件預熱到325-350℃，焊區(qū)溫度不得超過475℃，焊后應該及時進行回火處理，回火開始2h的冷卻速度為20-40℃/h，該鋼在焊接過程中，焊接點與周圍溫度差應為≤150℃，堆焊時候，層和第二層電流要小，焊珠要細，這樣熱影響區(qū)才會淺，熱量傳遞少，焊接區(qū)域韌性也好。焊接時建議采用軟態(tài)焊絲，如美國MMA的29CR-9NI系列AMSE312焊絲，這樣可提高抵抗裂紋擴展的能力。

瑞典一勝百 8407模具鋼化學成分

鋼種	鋼號	C	Si	Mo	Cr	V
8407	LT-8407	0.39	1.0	1.40	5.20	0.90

瑞典一勝百 8407模具鋼物理性能

溫度	20℃	200℃	400℃
密度 kg/m³	7800	7700	7600
彈性模量 N/mm²	210000	180000	140000
熱膨脹系數(shù) 20℃起10⁶/℃	-	12.6 X10-6	13.2X10-6
熱傳導系數(shù) W/m•℃	25	29	30

瑞典一勝百 8407模具鋼力學性能

硬度（HRC）	52	45
拉伸強度Rm/MPa	1820	1420
屈服強度Rp0.2/MPa	1520	1280

瑞典一勝百 8407模具鋼熱處理規(guī)范及組織

1、軟性退火
    在保護氣氛下，加熱至850℃，均熱后，以每小時10℃的冷速爐冷至650℃然后空冷。去應力回火模具經(jīng)粗加工后，應加熱到650℃，保溫2小時，緩慢冷卻至500℃，然后空冷。
2、淬火
    預熱溫度：600-850℃，通常采用兩段預熱。
    淬火溫度：1020-1050℃，通常采用1020-1030℃。

淬火溫度/℃	保溫時間*分鐘	回火前硬度（HRC）
1025	30	53±2
1050	15	54±2

鄭重提醒：保溫時間=模具整體加熱到淬火溫度后持續(xù)時間模具在硬化過程中，必須保護以防止脫碳和氧化。

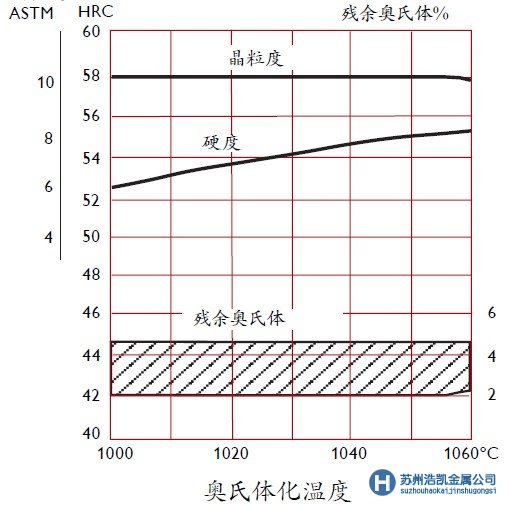

硬度、晶粒度和殘余奧氏體與奧氏體化溫度的關系，如下圖：

8407模具鋼

1、淬火介質(zhì)
    高速循環(huán)氣體或空氣真空爐中正壓氣體冷卻。若需控制淬火變形和防止淬火開裂，建議采用分級淬火。
    在450-550℃的鹽溶爐或流動粒子爐中分級淬火，然后空冷在180-220℃的鹽溶爐或流動粒子爐中，分級淬火，然后空冷
2、溫油
    注意1:鋼材溫度冷卻至50-70℃應立即回火。
    注意2:為了要使模具獲得佳的性能，淬冷速度應越快越好，但是不能因此造成過度嚴重的變形或開裂。
3、回火

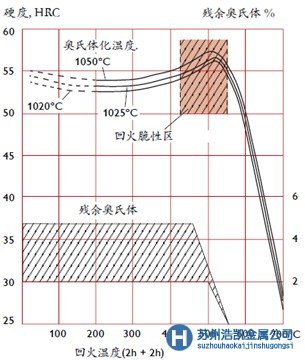

    參照回火曲線圖根據(jù)所需硬度選擇回火溫度?；鼗鸲吻颐看位鼗鸲祭鋮s到室溫，低回火溫度180℃，保溫時間至少2小時。避免在425-525℃之間回火?；鼗鹎€圖如下：
8407模具鋼

在此提醒：在425℃-525℃之間回火將導致韌性降低，通常應予避免。
回火溫度、回火時間與硬度關系圖：
8407模具鋼

瑞典一勝百 8407模具鋼交貨狀態(tài)

鋼棒以退火狀態(tài)交貨，或退火后再經(jīng)其他加工方法加工后交貨，具體要求應在合同注明。

瑞典一勝百 8407模具鋼用途舉例

ASSAB 8407模具鋼主要用于金屬壓鑄模、擠壓模具、大批量生產(chǎn)的熱塑性塑膠注塑模、表面要求高的熱固性塑膠模、模具套環(huán)（例如：用于緊固金屬模）及耐磨損零件等。其在不同的用途環(huán)境所選用的參考硬度如下：

用途	淬火	回火溫度	HRC
厚鋼板冷沖、廢鋼剪切	淬火1020-1030℃	回火250℃	50-52
熱剪切	淬火1020-1030℃	回火250℃ 回火575-600℃	50-52 45-50
模具套環(huán)	淬火1020-1030℃	回火575-600℃	45-50
耐磨損零件	淬火1020-1030℃	回火575℃	模芯50-52表面

瑞典一勝百 8407模具鋼現(xiàn)貨規(guī)格

8407圓棒：毛棒Φ2-Φ400mm，光棒Φ2-Φ200mm，鍛圓等接受非標訂做；
8407扁鋼：現(xiàn)貨充足，接受非標定做；
8407六角棒：現(xiàn)貨充足，接受非標訂做；
8407無縫管：現(xiàn)貨充足，接受非標訂做；
8407板材：毛板、精板規(guī)格齊全，現(xiàn)貨充足，接受非標訂做。

繼續(xù)了解8407模具鋼，您可以點擊相關文章：8407模具鋼 8407材料 8407價格 8407熱處理
更多問題，歡迎點擊右側(cè)咨詢窗口與銷售客服董盼盼在線溝通。
自2014-04-10至今，已有10家模具廠商在我公司成功采購8407模具鋼。

在线精品国精品国产尤物_国产日韩久久久精品_18禁黄色网站在线_在线免费视频91_欧美另类人妖videos_日本黄色电影免费一区二区三区_最新在线揄拍视频_亚洲国产精品无码老牛影视_欧美性猛交XX动态图_中文无遮挡H纯肉在线观看

8407模具鋼廠家直銷

您關注過的產(chǎn)品

8407,8407價格,8407材料,8407熱處理,8407模具鋼

8407模具鋼出廠狀態(tài)、相關參數(shù)和注意事項

8407模具鋼出廠狀態(tài)、相關參數(shù)和注意事項
